產品概述
JP系列戶外配變補償柜，是集計量、出線、無功補償?shù)榷喙δ苡谝惑w的戶外綜合配電裝置，具有短路、過載、過電壓、漏電保護等功能，體積小、外型美觀、經濟實用，安裝于戶外柱上變壓器的電桿上，是城鄉電網改造的新一代理想配電產品。

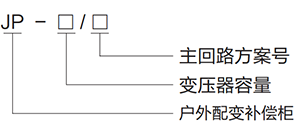

型號含義
正常工作環境條件
1.海拔高度：≤2000m；
2.環境溫度：-25℃~+40℃，且24h內的平均溫度不超過+36℃；
3.相對濕度：日平均值不大于90%,月平均值不大于90%；
4.安裝在無劇烈震動和沖擊、無腐蝕性氣體的場所。
結構特征
1.箱體結構分立式和臥式，外殼采用2m優質不銹鋼板經多重折邊工藝彎制(或采用蜂窩結構的不銹鍘雙夾層復合板，具有阻燃、環保、隔熱、防凝露等性能)；
2.采用特殊不銹鋼焊接工藝，箱體成型后整體強度高，表面光潔如鏡，不留焊縫痕跡；
3.內部安裝粱(板)為熱渡鋅工藝處理，確保二十年內不銹蝕；
4.箱體前后開門,便于用戶操作和檢修，門四周鑲有高彈力耐老化密封膠條，每扇門均裝有明暗兩種門鎖，明鎖配有防堵防銹的遮雨罩；
5.計量室全封閉帶鉛封裝置：箱體側面裝有防雨防異物的進線電纜穿管，底部沖有通電纜出線孔，頂部設有通網道和絲網，具有防水、防銹、防塵、防異物的功能；
6.防護等級:IP54。

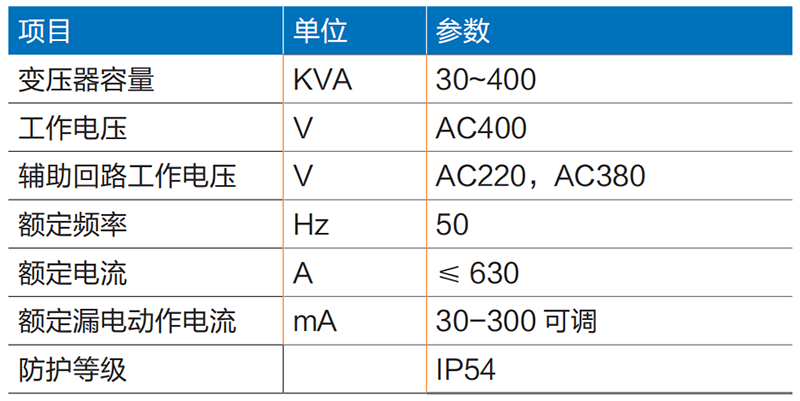

主要技術參數
主回路方案
“
”為隔離開關，型號可選HD11F等系列；
“
”為刀熔開關，型號可選HR5、HR6等系列；
“
”為斷路器，型號可選DZ20.CM1、NS.DZ47等系列；
“
”為交流接觸器，型號可選CJ20、B系列，CJX2、CJ19切換電容等系列；
“
”為零序互感器利漏電繼電器，型號可選JD、LU等系列；
“
”為電流互感器，型號可選LMZ1-0.5、LMK-0.66等系列；
“
”為避雷器，型號可選FYS、Y3W等系列；
“
”為電容器，型號可選BSMJ、BCMJ等系列；
“
”為自動補償控制器，型號可選JKL、JKG等系列；
注：補償回路數1-6回可選，每回容量3~20Kvar可選,
另：根據用戶需求，箱內可選裝溫濕度控制裝置。

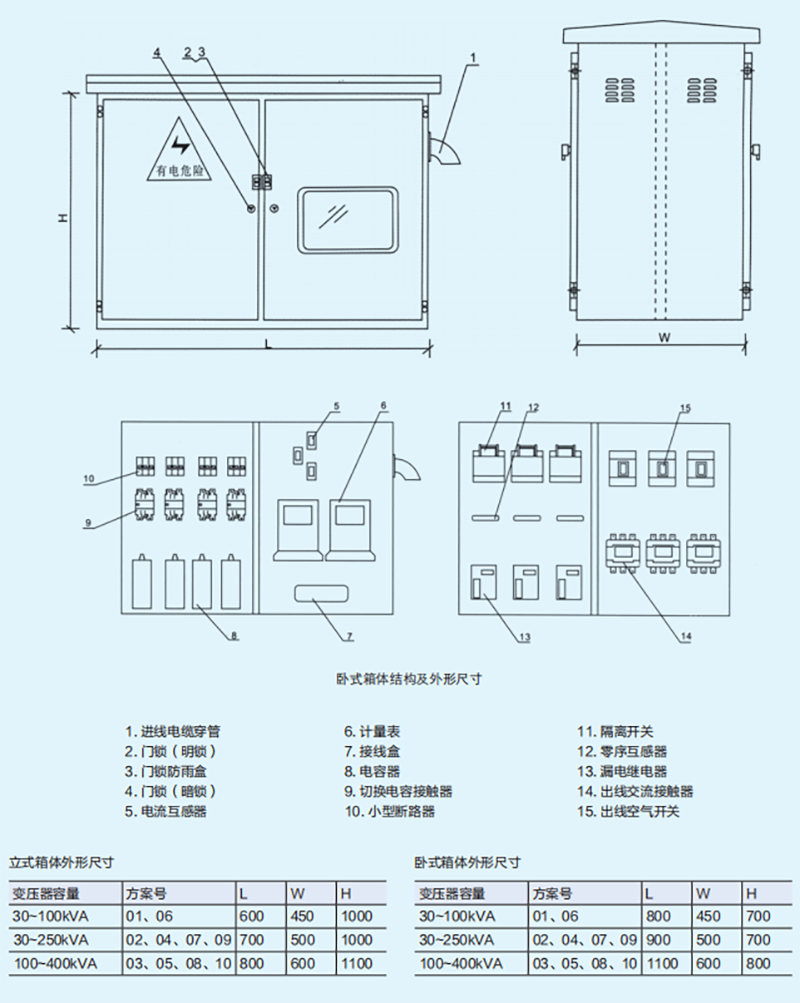

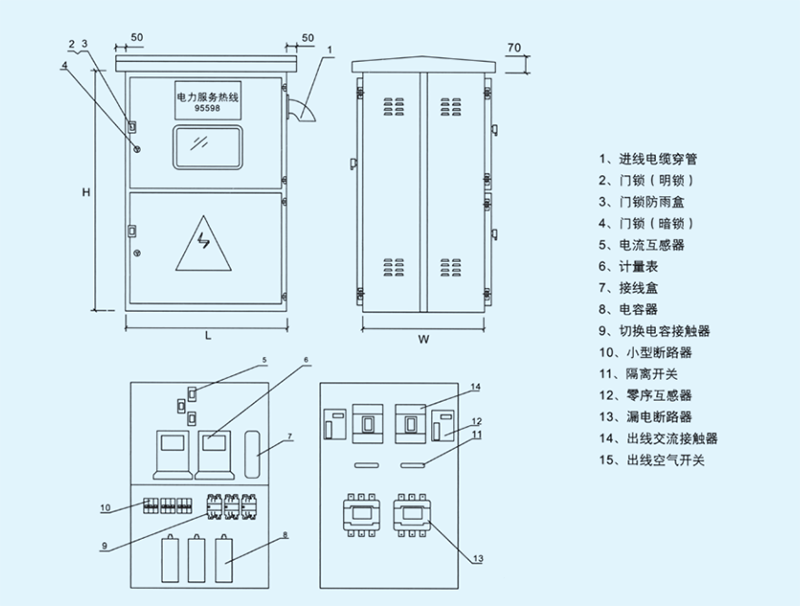

結構及外形尺寸
結構及外形尺寸
